CAMBIO DE PASTA TÉRMICA Y THERMAL PADS EN UNA GRÁFICA NVIDIA

Recientemente, en EstructuraBit, atendimos a un cliente cuyo equipo presentaba temperaturas excesivamente altas.

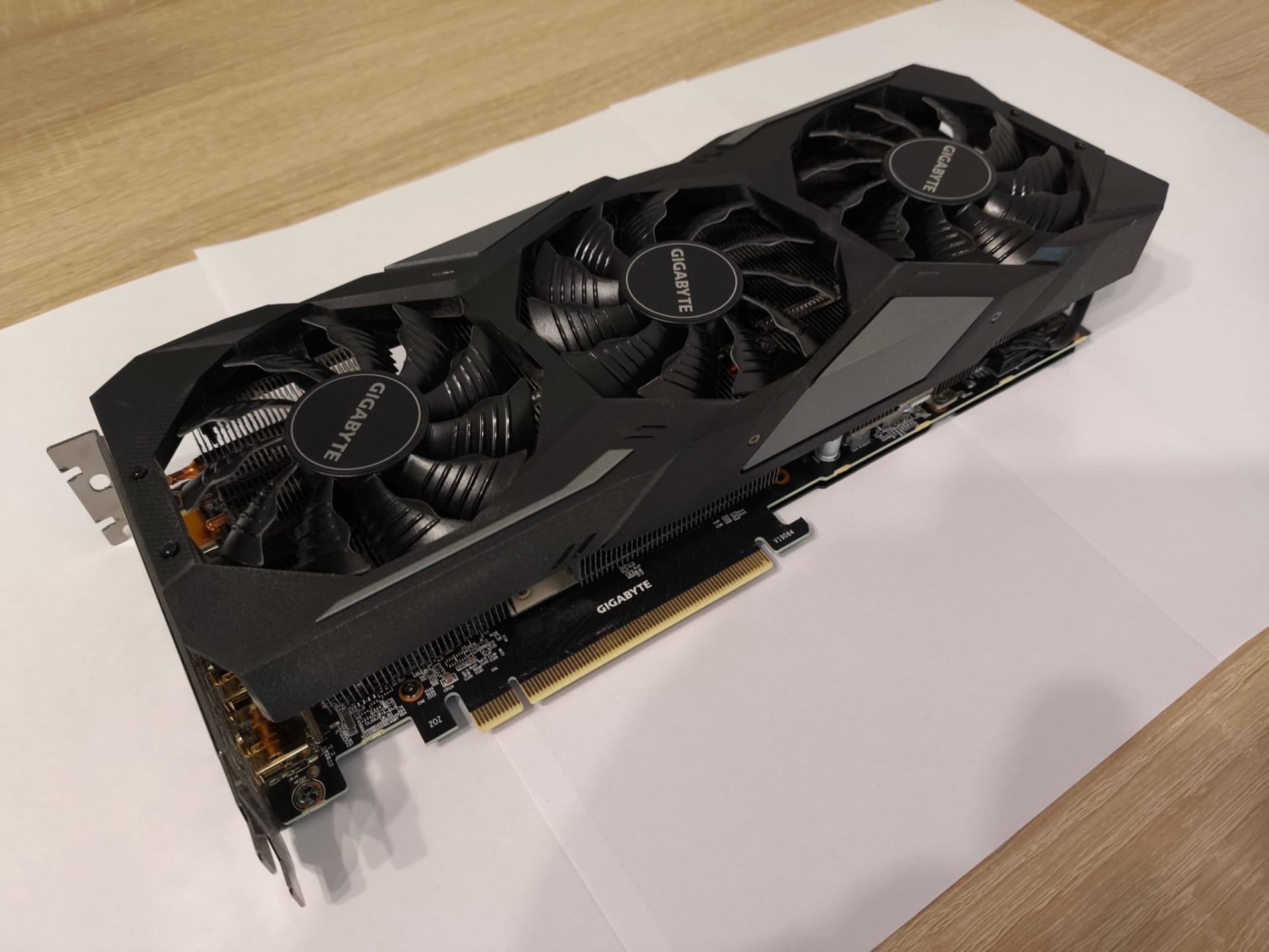

Tras una revisión detallada, identificamos que su tarjeta gráfica GeForce RTX 2070 SUPER alcanzaba temperaturas superiores a los 85 °C bajo carga, lo que afectaba su rendimiento y longevidad.
La solución fue realizar un mantenimiento completo, incluyendo el cambio de la pasta térmica y los thermal pads.
En este artículo, te compartimos el procedimiento paso a paso que seguimos para devolver esta GPU a un estado óptimo.

La pasta térmica y los thermal pads son componentes esenciales para transferir el calor desde la GPU y otros elementos críticos hacia el disipador.
Con el tiempo, la pasta térmica puede secarse y los thermal pads pueden perder eficiencia, incrementando la temperatura de la tarjeta gráfica.

Al cambiar estos elementos, se logra:

Reducir significativamente las temperaturas de operación.
Aumentar la eficiencia y rendimiento de la GPU.
Prolongar la vida útil del componente.

MATERIALES NECESARIOS

Antes de comenzar, asegúrate de contar con los siguientes materiales:

HERRAMIENTAS

Destornillador de precisión.
Espátula de plástico (opcional).
Pinzas antiestáticas.

MATERIALES TÉRMICOS

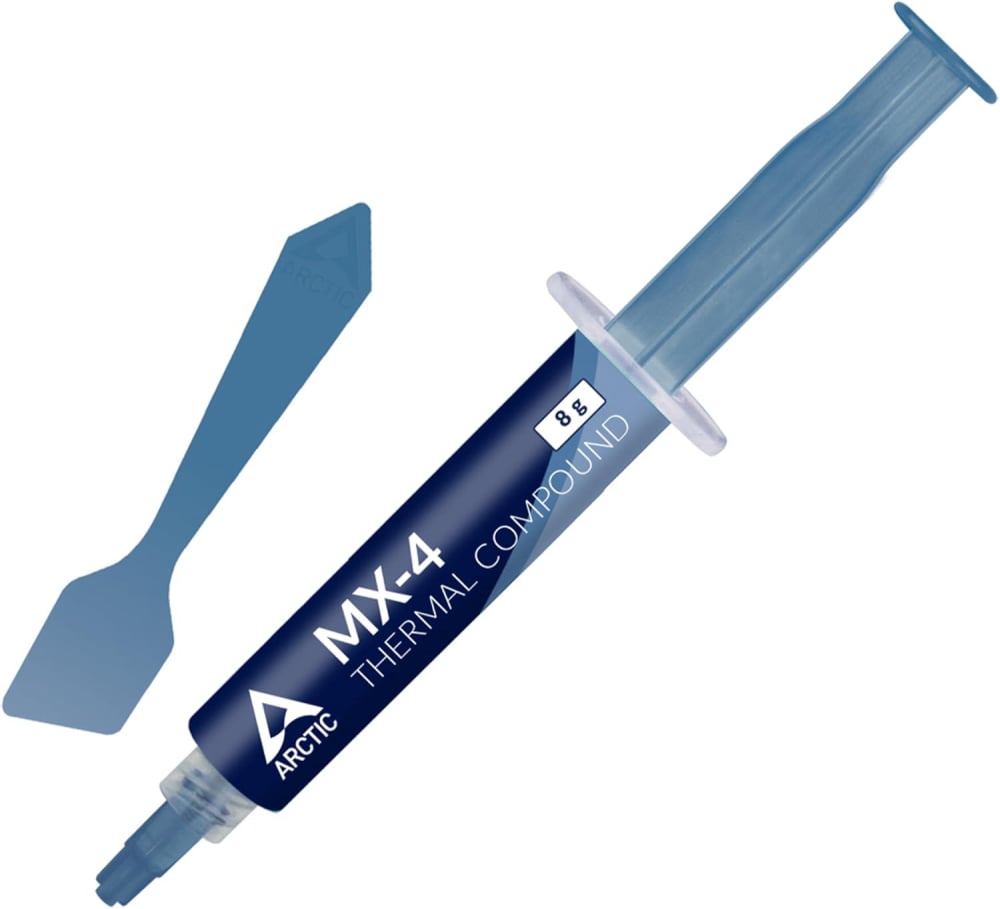

Pasta térmica de alta calidad (como Artic MX-4)

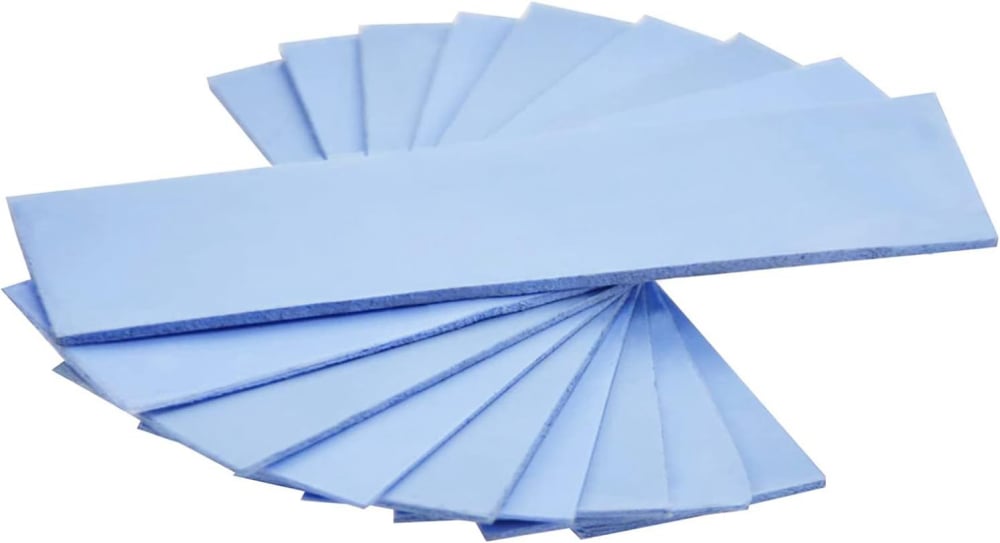

Thermal pads (consulta el grosor específico!) en el caso de la RTX 2070 SUPER usamos los siguientes y la siguiente pasta térmica:

LIMPIEZA

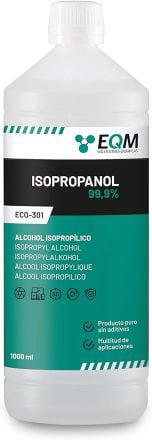

Alcohol isopropílico (90% o superior). (IMPORTANTE QUE SEA ALCOHOL ISOPROPÍLICO!)
Toallas de microfibra o algodones.
Aire comprimido (opcional)

1. PREPARATIVOS

Apaga el equipo y desconéctalo de la corriente.
Descarga la electricidad estática de tu cuerpo tocando un objeto metálico conectado a tierra.
Retira la tarjeta gráfica del equipo con cuidado.

2. DESMONTAJE DE LA TARJETA GRÁFICA

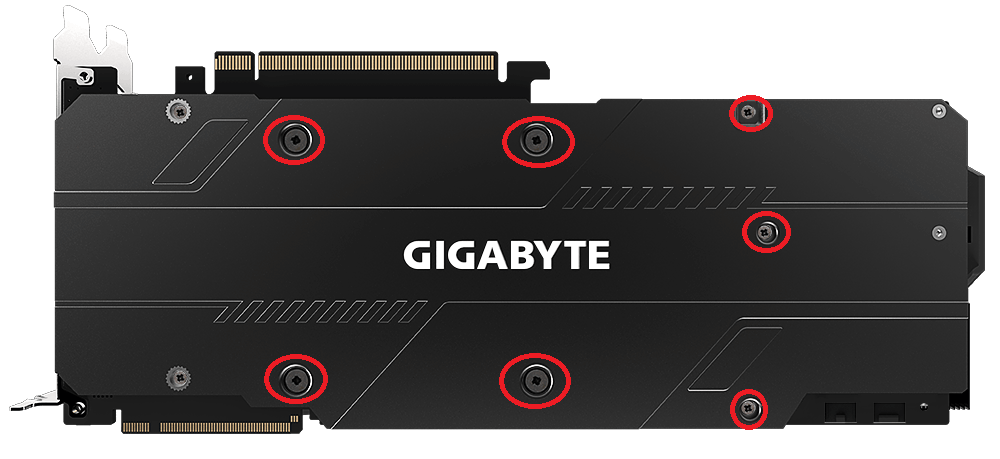

1. Retira los tornillos marcados en rojo del backplate.

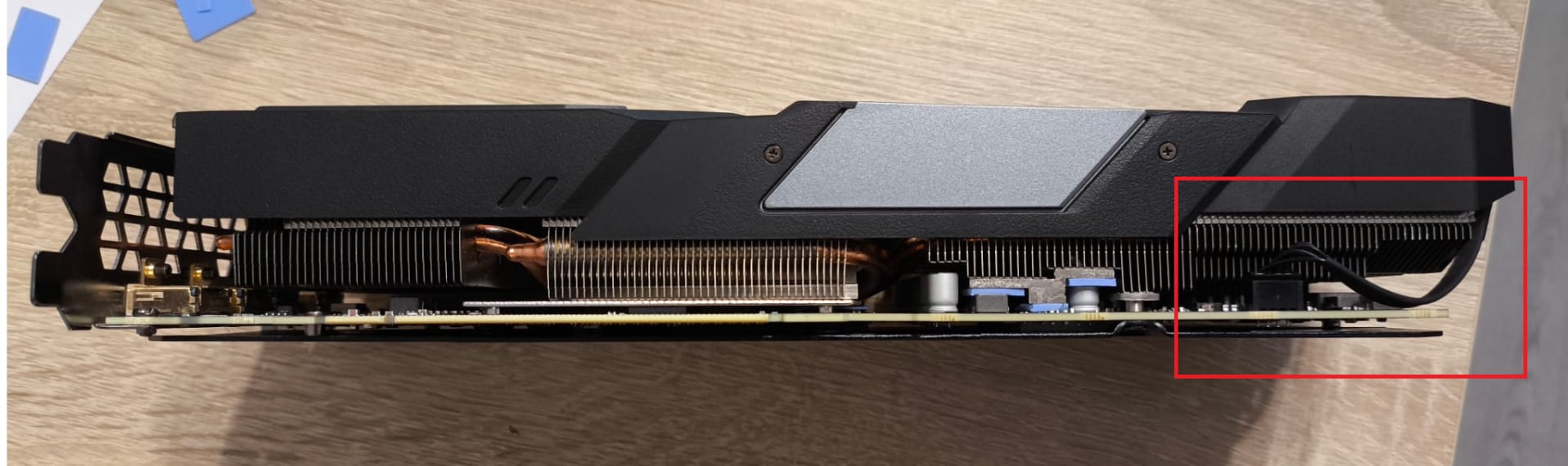

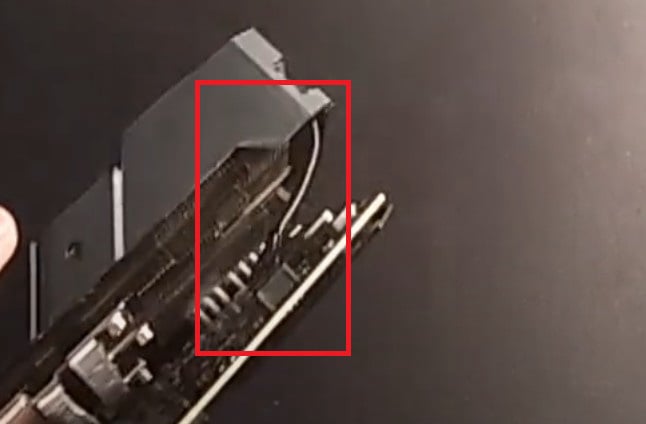

2. Separa con cuidado la cubierta y el disipador del PCB. En este paso, presta atención a los cables de los ventiladores, ya que podrían estar conectados al PCB.
3. Desconecta los cables de los ventiladores usando las pinzas antiestáticas.

3. LIMPIEZA DE LA PASTA TÉRMICA ANTIGUA

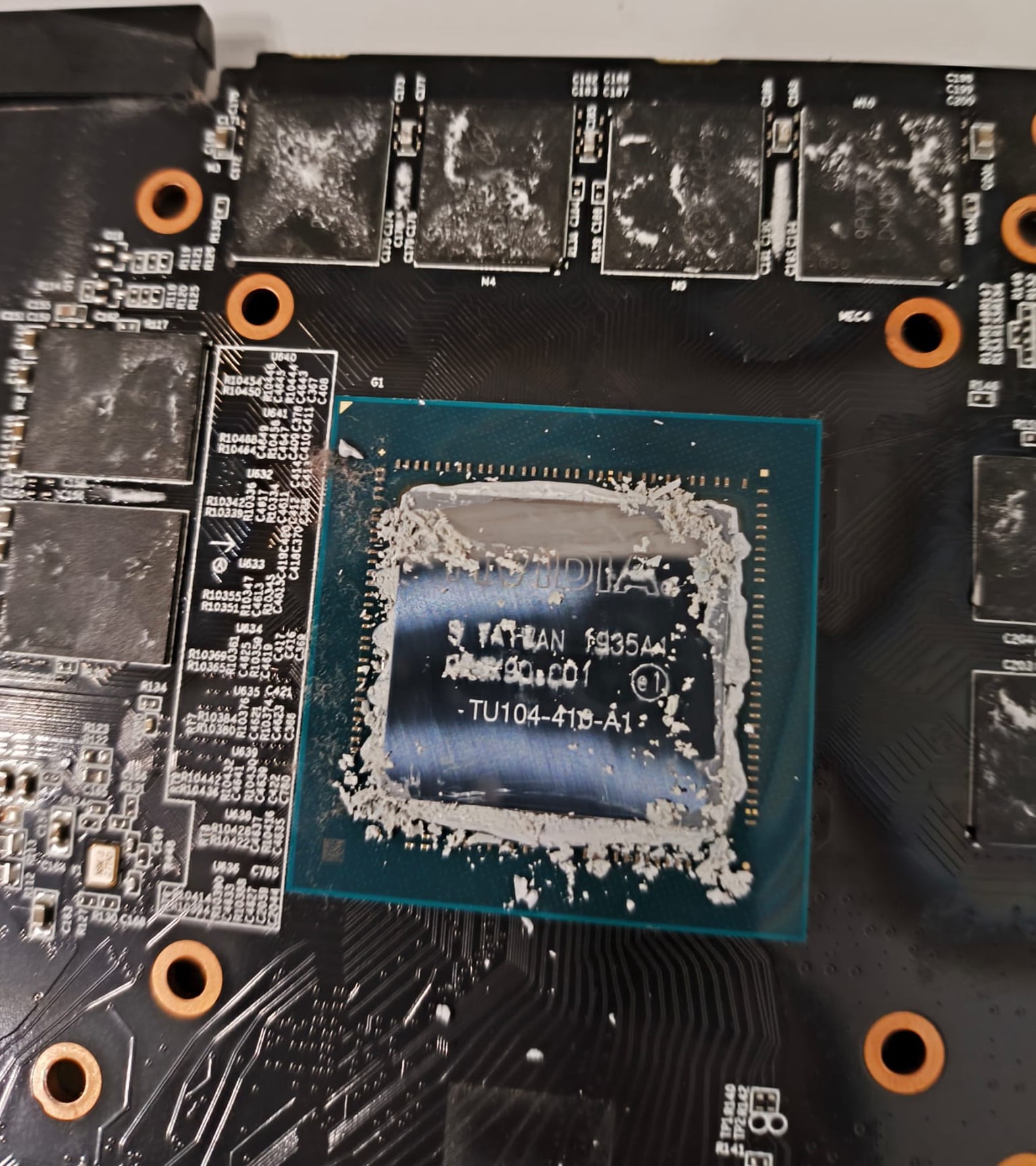

1. Con una toalla de microfibra y alcohol isopropílico (MUY IMPORTANTE!), limpia cuidadosamente la antigua pasta térmica de la GPU y del disipador.
2. Si hay residuos difíciles, utiliza una espátula de plástico para retirarlos con suavidad.

4. REEMPLAZO DE LOS THERMAL PADS

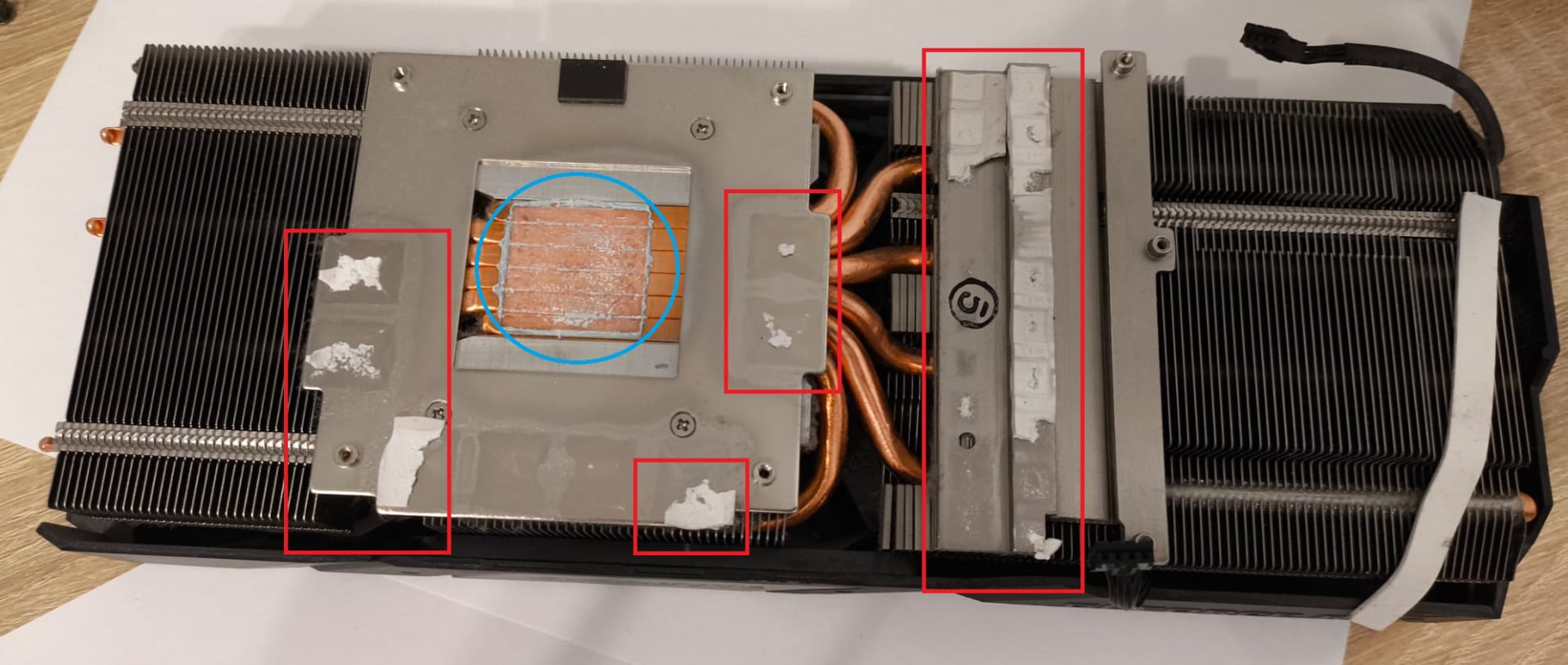

1. Retira los thermal pads antiguos de los componentes VRAM y VRM.
2. Limpia las superficies con alcohol isopropílico.
3. Corta los nuevos thermal pads al tamaño exacto de los antiguos.

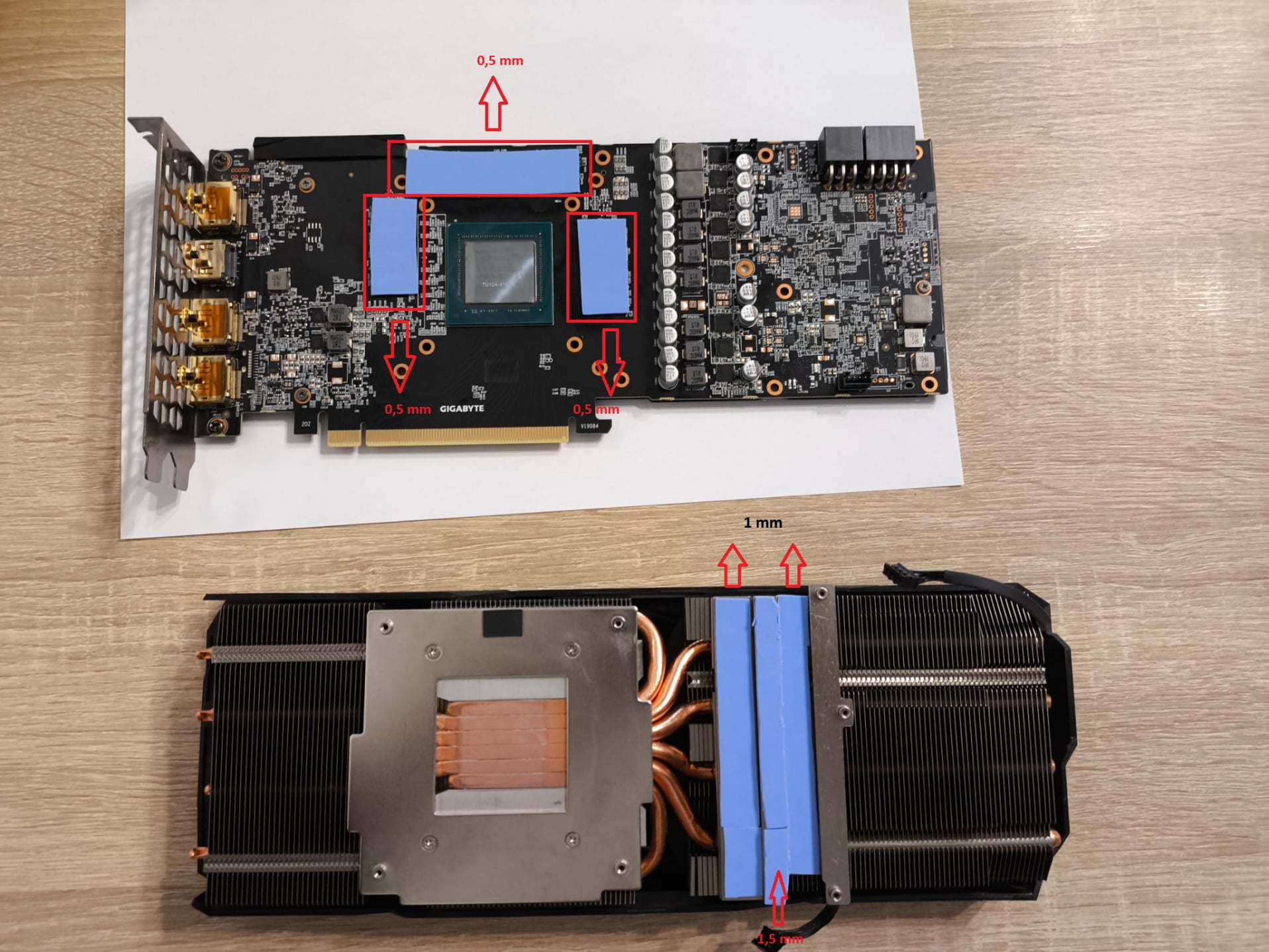

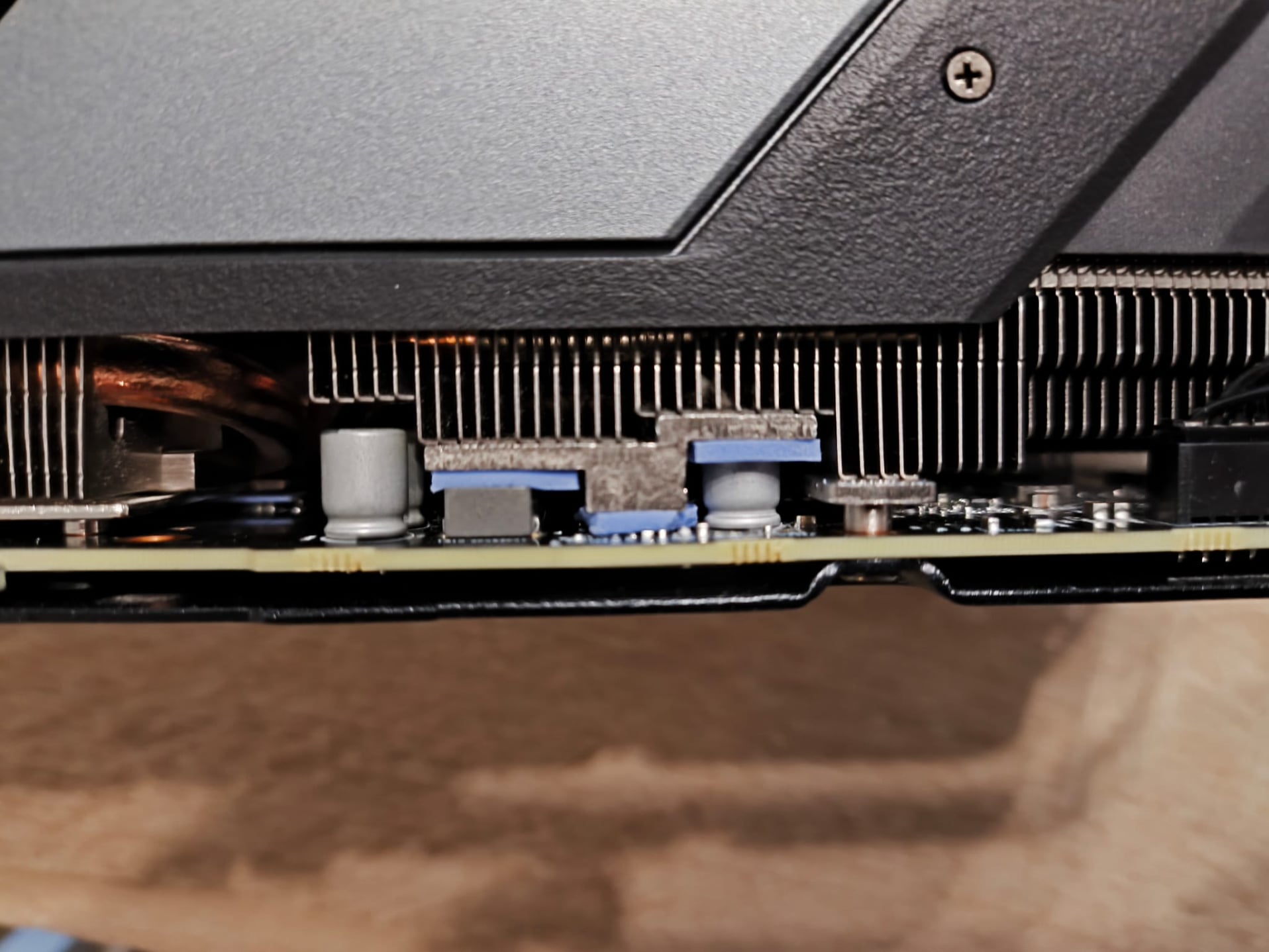

4. Coloca los nuevos pads asegurándote de que estén alineados correctamente. Asegúrate de usar el tamaño correcto para tu gráfica ! Aquí nosotros hemos utilizado 0,5mm / 1mm y 1,5mm como se ve en la imagen

5. APLICACIÓN DE LA NUEVA PASTA TÉRMICA

1. Aplica una pequeña cantidad de pasta térmica en el centro de la GPU. Una cantidad similar a un grano de arroz es suficiente.

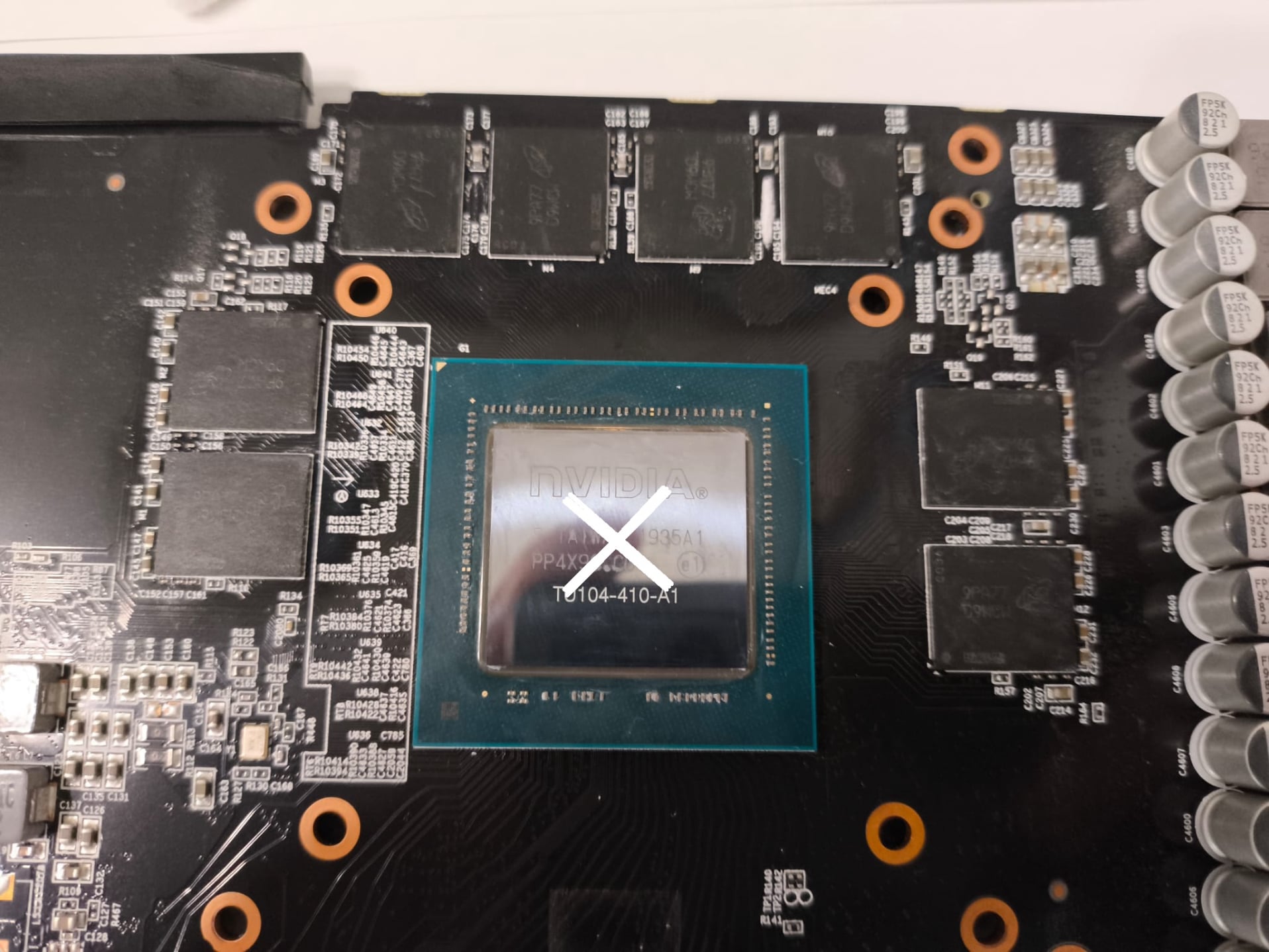

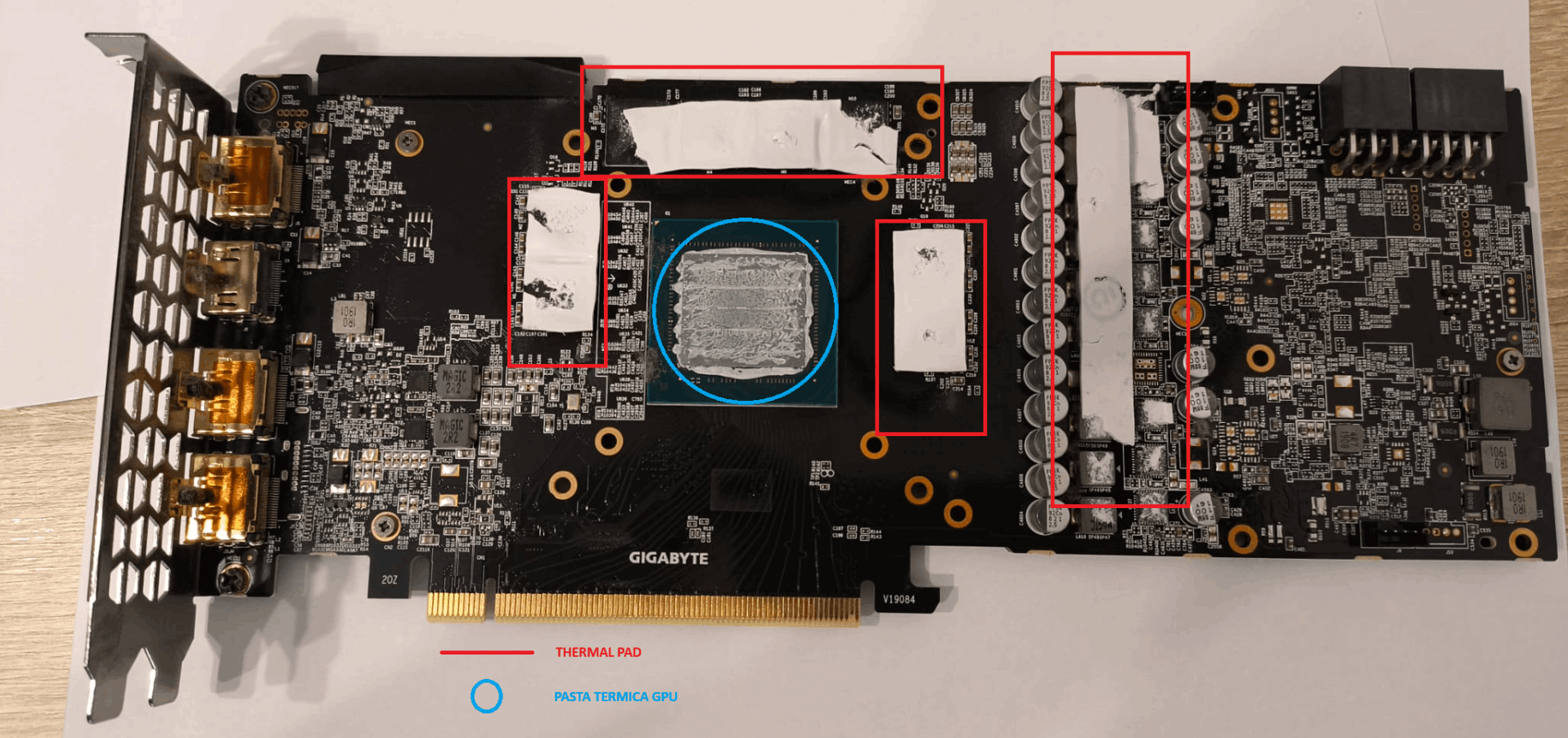

2. Existen diferentes formas de aplicar la pasta térmica, algunas personas prefieren aplicar un punto, otros prefieren distribuirla por todo el GPU, nosotros preferimos en modo de X, de un tamaño no tan grande (como se ve en la imagen).
3. Al volver a montar el disipador, la presión distribuirá uniformemente la pasta.

6. REENSAMBLAJE

1. Reconecta los cables de los ventiladores al PCB.
2. Vuelve a colocar el disipador y el backplate.
3. Ajusta todos los tornillos siguiendo el patrón de ajuste cruzado para evitar daños.

7. PRUEBAS FINALES

Vuelve a instalar la tarjeta gráfica en el equipo.
Monitorea las temperaturas bajo carga usando herramientas como MSI Afterburner o HWMonitor.

RESULTADOS OBTENIDOS

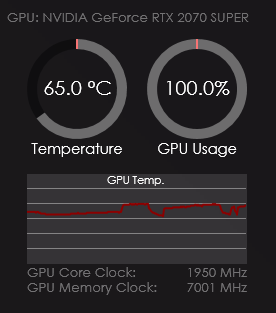

Tras realizar este procedimiento, las temperaturas de la GeForce Gigabyte RTX 2070 SUPER bajaron de 85 °C a aproximadamente 65 °C bajo carga, un descenso de 20 °C.
Esto permitió que el cliente pudiera disfrutar de un rendimiento estable y una mayor durabilidad de su GPU.

Realiza este procedimiento cada 1-2 años para mantener el rendimiento óptimo.
Utiliza siempre materiales de alta calidad y sigue las recomendaciones del fabricante.

Si necesitas ayuda con el mantenimiento de tu equipo, no dudes en contactarnos.
En EstructuraBit estamos aquí para garantizar que tu hardware funcione de manera eficiente y segura.
